Ультразвуковой дефектоскоп УД4-12Т
Дефектоскоп ультразвуковой УД4-12Т предназначен для:
- Ручного неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
- Измерений глубины и координат залегания дефектов;
- Измерений толщины изделий при одностороннем доступе к ним;
- Измерений отношений амплитуд сигналов, отраженных от дефектов;
- Измерений эквивалентных размеров дефектов;
- Оценки скорости распространения ультразвуковых колебаний (УЗК) в различных материалах.
Технические характеристики дефектоскопа УД4-12Т:
- Диапазон частот ультразвуковых колебаний дефектоскопов: 0,3 - 10,0 МГц;
- Диапазон измерений глубины и координат залегания дефектов (по стали): 1 - 3500 мм;
- Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта: ±(0,1 + 0,005Н) мм, где Н - численное значение измеренной глубины залегания дефекта;
- Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов: ±(0,2 + 0,01Х) мм, ±(0,2 + 0,01 У) мм, где Х и У — численные значения измеренных координат дефекта;
- Диапазон измерений толщины изделий: 0,5 - 3500 мм;
- Пределы допускаемой основной абсолютной погрешности измерений толщины изделий: ±(0,1 + 0,005) мм, где h- численное значение измеренной толщины изделия;
- Диапазон измерений эквивалентного диаметра отражателя: 1 - 20 мм;
- Диапазон измерений эквивалентной площади отражателя: 0,8 - 314 мм²;
- Пределы допускаемой основной относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя: ±15%;
- Диапазон измерений отношения амплитуд УЗК сигналов: 0 - 80 дБ;
- Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов: ±(0,2 + 0,03N) дБ, где N — величина измеренного отношения амплитуд сигналов;
- Диапазон рабочих температур: от -20°С до +50°С;
- Электрическое питание осуществляется от:
- Аккумуляторной батареи напряжением: 12 В;
- Сети переменного тока напряжением: 220 В ± 22 В.
- Габаритные размеры, не более: 250x170x55 мм;

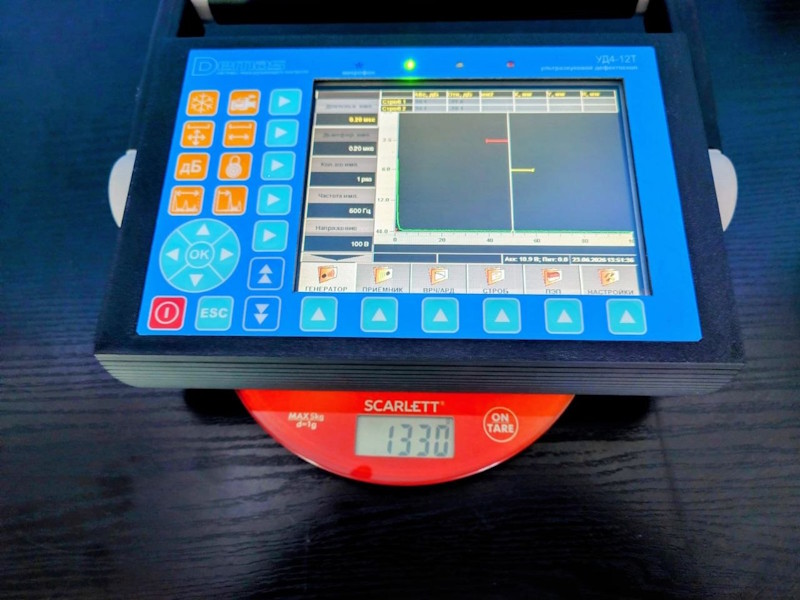

- Масса: 1,5 кг (В пластиковом корпусе).

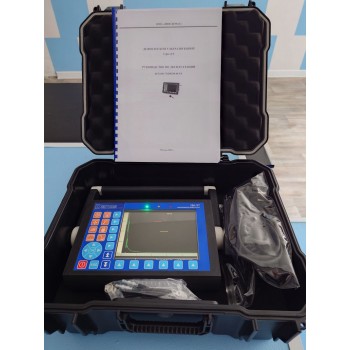

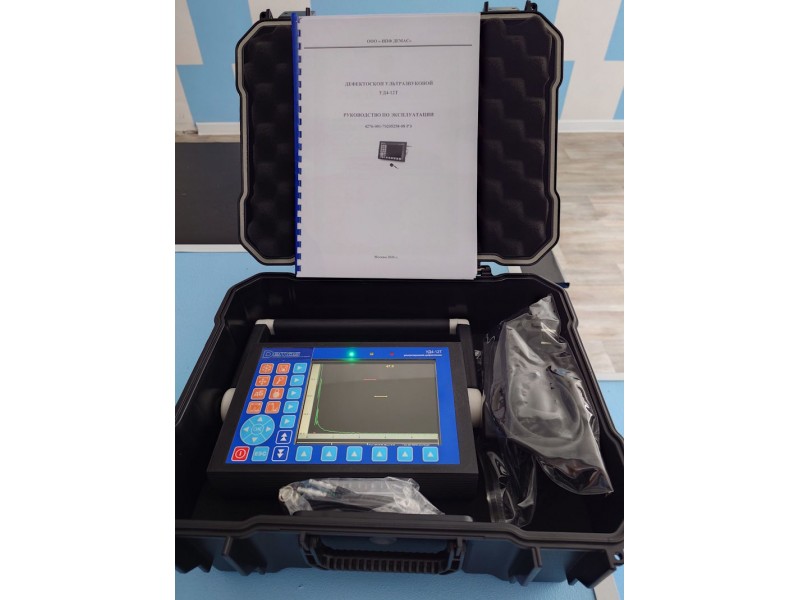

Комплектация дефектоскопа УД4-12Т
- Электронный блок дефектоскопа ультразвукового УД4-12Т: 1шт;
- Пьезоэлектрические преобразователи (типы по требованию): 2шт* По заказу потребителя (прямой и наклонный);
- Кабель соединительный (ПЭП/электронный блок): 1шт (При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП);
- Кабель соединительный (ПК/электронный блок): 1шт (Поставляется по отдельному заказу потребителя);
- Блок сетевого питания: 1шт;
- Диск программного обеспечения для совместной работы прибора и ПК: 1шт;
- Руководство по эксплуатации 4276-001-70205258-08 РЭ: 1шт;
- Паспорт 4276-001-70205258-08 ПС: 1 шт;
- Чехол для электронного блока дефектоскопа УД4-12Т: 1шт;
- Кейс для электронного блока запасных частей и принадлежностей: 1шт.
