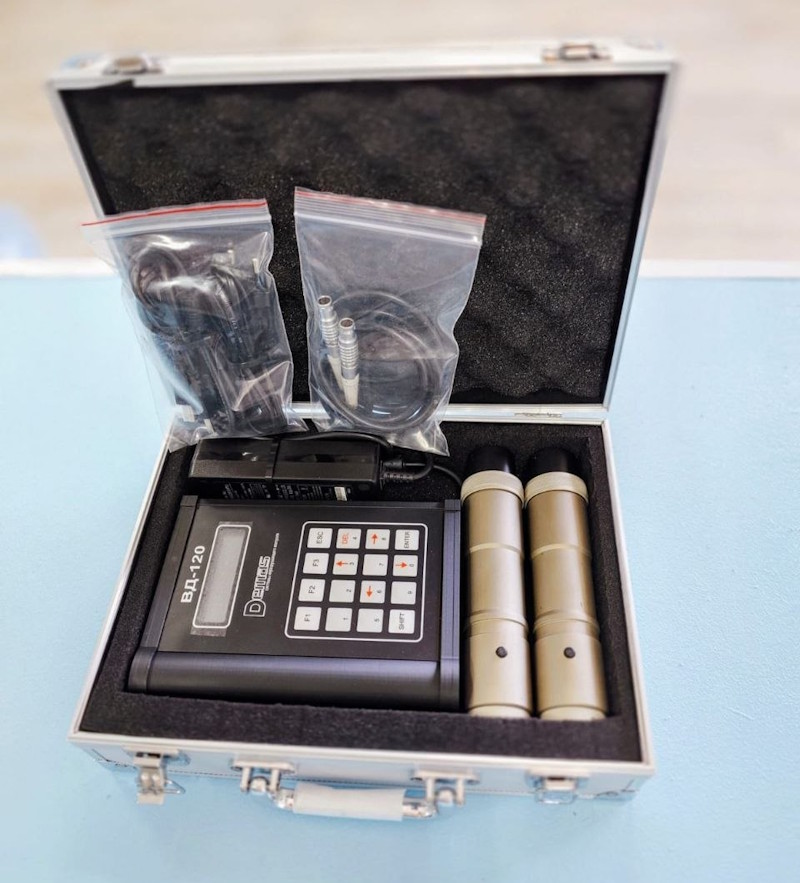

Вихретоковый дефектоскоп ВД-120

Дефектоскоп вихретоковый портативный ВД-120 предназначен для ручного контроля на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.) в сварных швах, основном металле, отрезках несущих конструкций, балок, трубопроводов, труб различного диаметра, стержней, кабелей в оболочках, деталей авиационной техники, ж/д колёс и рельсов.

Дефектоскоп ВД-120 может применяться для контроля продукции при ее производстве и в процессе эксплуатации службами неразрушающего контроля и лабораториями предприятий, обеспечивающими контроль качества продукции.

Работа вихретокового дефектоскопа основана на использовании эффекта возбуждения вихревых токов в металле в результате воздействия внешнего электромагнитного поля. Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (ВТП), на который от генератора поступает напряжение возбуждения. Вихревые токи формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит ЭДС в ВТП.

Изменение электромагнитного поля, обусловленное наличием дефекта в материале, регистрируется преобразователем.

По отображаемым на экране числовым значениям амплитуды и фазы на экране судят о наличии и размерах дефектов.

Дефектоскоп обеспечивает автоматическую отстройку от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля.

Состоит из электронного блока и связанного с ним кабелем ВТП.

Вихретоковый дефектоскоп ВД-120 позволяет:

• Обнаруживать нарушения сплошности (трещины, поры и др.) на поверхности электропроводящих материалах;
• Точно фиксировать место поверхностного дефекта;
• Измерять глубины поверхностных трещин в электропроводящих материалах;
• Отображать информацию в цифровом виде на дисплее;
• Дефектоскоп обеспечивает автоматическую отстройку от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
• Оператору работать с прибором в диалоговом режиме с помощью меню.

Технические характеристики вихретокового дефектоскопа ВД-120:

• Диапазон рабочих частот: 2 - 2000 кГц;
• Диапазон измеряемых глубин трещин: 0,1 - 5 мм;
• Пределы допускаемой основной абсолютной погрешности измерений глубины трещин (Δосн): ±(0,05Xн + 0,01) мм, где Xн – измеренное значение глубины трещины;
• Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждые 5°C в пределах рабочего интервала температур: 0,5•Δосн мм;
• Порог чувствительности дефектоскопа к обнаружению искусственных дефектах типа "пропил" (глубина X ширина X протяженность) (Для ВТП-103): 0,1 X 0,05 X 2 мм;
• Диапазон уровня срабатывания системы автоматической сигнализации дефекта (АСД): 0,2 - 5 мм;
• Пределы допускаемой основной абсолютной погрешности уровня срабатывания АСД: ±0,2 мм;
• Время установления рабочего режима дефектоскопа, не более: 1 мин;
• Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей, не менее: 7 часов;
• Аккумуляторная батарея номинальным напряжением: 7 В;
• Диапазон рабочих температур: -10°С до +50°С;
• Средняя наработка на отказ, не менее: 40000 часов;
• Полный средний срок службы: 10 лет;
• Масса дефектоскопа с аккумуляторной батареей (с ВТП, и чехлом) не более: 0,7 кг;
• Габаритные размеры дефектоскопа, не более: 185x138x33 мм.

Базовая комплектация:

• Блок электронный: 1 шт;
• Преобразователь вихретоковый ВТП-103 (с кабелем соединительным): 1 шт;
• Аккумуляторный блок (встроенный): 1 шт;
• Кабель соединительный USB (ПЭВМ/электронный блок): 1 шт;
• Устройство зарядное АЗУ: 1 шт;
• Образец настроечный с искусственными дефектами: 1 шт;
• Программное обеспечение для обработки результатов контроля (на диске): 1 шт;
• Чехол для электронного блока: 1 шт;
• Кейс для электронного блока и запасных частей: 1 шт;
• Руководство по эксплуатации ВД 120 4276-002-70205258-08 РЭ: 1 экз;
• Паспорт ВД 120 4276-002-70205258-08 ПС: 1 экз.
